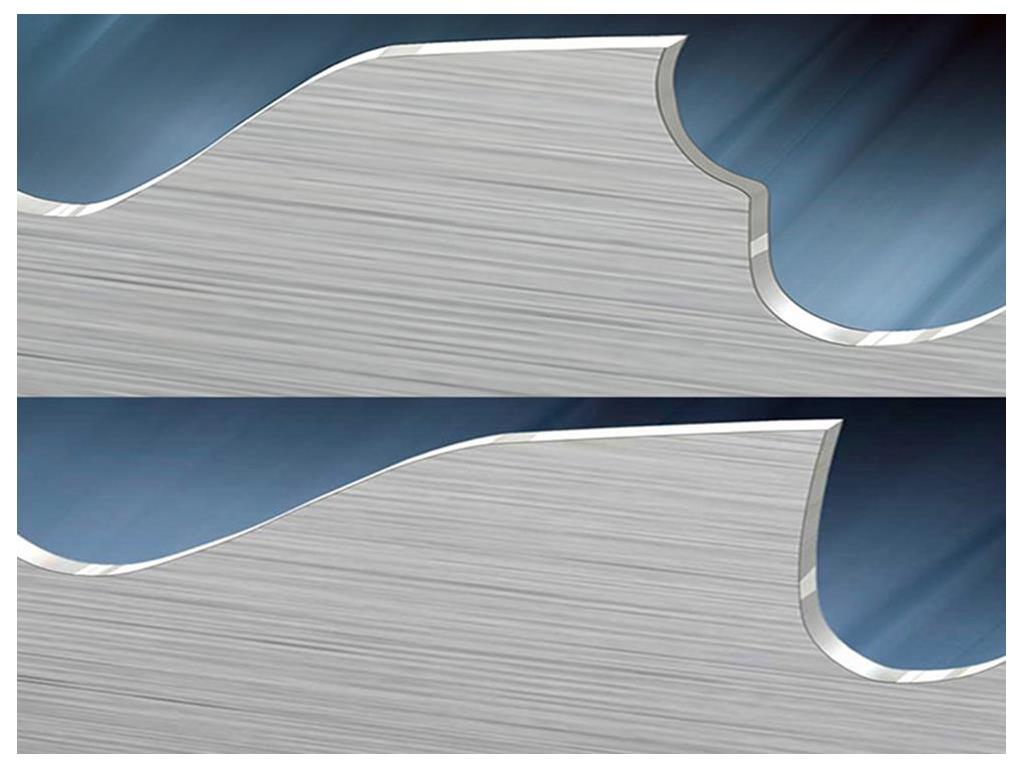

Bi Metal Profil Şerit Testere

  • Yeni Röntgen bi-alfa profile serisi tüm kesim işlemleriniz için sıra dışı bir performans sağlar.

    Yapısal çelik kesitler, borular, profiller ve ufak dolu malzemelerin kesim işlemleri standart testerelerin kullanım ömrünü önemli ölçüde etkilemektedir.

    Bu gereksinim karşısında Röntgen, Profile  ile çok başarılı sonuçlar sunmaktadır.

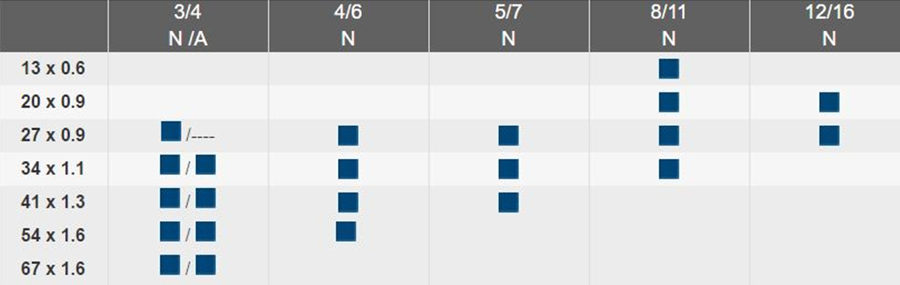

Bi Metal Profil Şerit Testere

DİŞ HATVELERİ

Hatve: Şerit testerelerde birbirini takip eden iki diş ucu arasındaki mesafeye hatve denir.

sabit-dis-hatvesi

Sabit Diş Hatvesi: Bu diş türünde hatve oranı sabit olup yumuşak yapıdaki demir dışı malzemelerin kesimi için uygundur.
degisken-dis-hatvesi

Değişken Diş Hatvesi: Kombi diş yapısı olarak adlandırılan bu yapıda, diş uçları arasındaki mesafeler farklılık göstermekte ve kesim esnasında minimum titreşim meydana getirmektedir. Sabit diş hatvesine göre daha yaygın bir kullanım alanına sahiptir.



Dolu Malzemeler İçin Hatve Seçim Tablosu

SABİT DİŞ HATVESİ   DEĞİŞKEN DİŞ HATVESİ   RÖNTGEN HM – TİTAN
Enine Malzeme Kesiti HATVE Enine Malzeme Kesiti HATVE Enine Malzeme Kesiti HATVE
< 10 mm 14 tpi < 25 mm 10/14 tpi 50 – 120 mm 3/4 tpi
10 – 30 mm 10 tpi 15 – 40 mm 8/12 tpi 100 – 250 mm 2/3 tpi
30 – 50 mm 8 tpi 25 – 50 mm 6/10 tpi 150 – 400 mm 1.5/2 tpi
50 – 80 mm 6 tpi 35 – 70 mm 5/8 tpi 350 – 600 mm 1.1/1.6 tpi
80 – 120 mm 4 tpi 40 – 90 mm 5/6 tpi > 500 mm 0.85/1.15 tpi
120 – 200 mm 3 tpi 50 -120 mm 4/6 tpi
200 – 400 mm 2 tpi 80 – 180 mm 3/4 tpi
300 – 700 mm 1.25 tpi 130 – 350 mm 2/3 tpi
> 600 mm 0.75 tpi 450 – 450 mm 1.5/2 tpi
    200 – 600 mm 1.1/1.6 tpi
    > 500 mm 0.75/1.25 tpi

Boru Tip Malzemeler İçin Hatve Seçim Tablosu

ET KALINLIĞI DIŞ ÇAP D (MM) HATVE Z (TPİ)
  20 40 60 80 100 120 150 200 300 500
2 14 10/14 10/14 10/14 10/14 8/12 8/12 8/12 8/12 5/8
3 14 10/14 10/14 8/12 8/12 8/12 8/12 6/10 6/10 5/8
4 10/14 10/14 8/12 8/12 8/12 6/10 6/10 5/8 5/8 4/6
5 10/14 10/14 8/12 8/12 6/10 6/10 5/8 4/6 4/6 4/6
6 10/14 10/14 8/12 8/12 6/10 5/8 5/8 4/6 4/6 4/6
8 10/14 8/12 8/12 8/12 5/8 5/8 4/6 4/6 4/6 4/6
10 – 8/12 6/10 5/8 4/6 4/6 4/6 4/6 4/6 4/5
12 – 8/12 6/10 4/6 4/6 4/6 4/6 4/6 4/6 4/5
15 – 8/12 6/10 4/6 4/6 4/6 4/6 4/5 4/5 4/5
20 – – 4/6 4/6 4/6 4/6 4/5 4/5 4/5 3/4
30 – – – 4/6 4/6 4/5 4/5 4/5 4/5 2/3
50 – – – – – – 4/5 3/4 2/3 2/3
80 – – – – – – – 3/4 2/3 2/3
> 100 – – – – – – – – 2/3 1.5/2

ÇAPRAZ YAPILARI

capraz-tipi

Çapraz Tipi: En çok tercih edilen form çeşidi olup sağ-sol-düz diş yapısından meydana gelir.
degisken-yapi

Değişken Yapı: Bu diş yapılanması diş aralığına bağlı olarak değişkenlik göstermektedir. Sol-sağ diş modelinden sonra her zaman bir düz diş takibi söz konusudur.
grup-yapisi

Grup Yapısı: Birbirini takip eden bir çift diş yapısı ile bunun karşı eksenindeki simetriğinden meydana gelmektedir.
dalgali-yapi

Dalgalı Yapı: Diş yapısı dalgalı bir yapıya sahiptir.

DİŞ FORMLARI

normal-dis

Normal Diş: Normal diş yapısının kesim açısı 0 ° ‘dir. Yüksek karbon içeriğine sahip (dökme demir gibi) kesitleri küçük malzemeler ile ince cidarlı profil ve boru malzemelerin kesimi için uygundur.
kanca-dis

Hook (Kanca): Diş Kanca diş formu 10 ° ‘lik pozitif kesim açısına sahiptir. Bu diş formu özellikle dolu malzemelerin, kalın cidarlı boruların ve yüksek alaşımlı malzemelerin kesimi için uygundur.
rp-dis

RP Diş: RP diş yapısı 16 ° ‘lik pozitif kesim açısına sahiptir. Agresif kesim özelliklerinden dolayı, egzotik alaşımları ve demir dışı metalleri kesmek için çok uygundur.
master-dis

Master Diş (M): Özel olarak geliştirilmiş bu diş formu 10 ° ve 16 °’lik kesim açılarını bir arada bulundurmaktadır. Yuvarlatılmış ön kesici diş ve bir çift alt kesici dişlerden meydana gelen “MASTER” diş yapısı, özellikle paslanmaz çelik ve yüksek alaşımlı çeliklerin kesimi için uygundur.
profil-dis

Profil Diş: 6 °’lik kesim açısına sahip bu diş yapısı takviyeli özel diş tasarımı sayesinde yapı profilleri ve boruların kesiminde meydana gelecek titreşimleri ortadan kaldırmakta ve stabil bir kesim sağlamaktadır.

Video

Ürün Adı : Bi Metal Profil Şerit Testere
